В конструкции железнодорожного пути существует классическая инженерная задача: как надежно соединить торцы двух рельсов, оставив при этом необходимый для температурного расширения зазор? Решение этой задачи на протяжении более века лежит на, казалось бы, простом, но гениальном элементе – стыковых накладках. Как правило, купить стыковые накладки можно в специализированной организации. Эти стальные пластины являются тем самым «мостиком», который превращает два отдельных рельса в единую, работающую на изгиб и сдвиг конструкцию.
Что такое стыковая накладка и каков принцип ее работы?

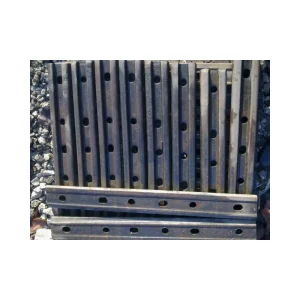

Стыковая накладка – это фасонная стальная пластина, повторяющая по своей геометрии профиль рельса в области головки и подошвы. Накладки всегда применяются попарно: одна устанавливается с наружной, другая – с внутренней стороны рельсов. Они накладываются на стыкуемые концы рельсов и стягиваются через специальные отверстия высокопрочными стыковыми болтами. Ключевая идея – создание жесткого фрикционного соединения, которое передает все силовые нагрузки (изгибающие моменты, продольные усилия) с одного рельса на другой через тело накладок, минуя слабый непосредственно стыковой зазор.
Типы, виды и эволюция конструкции
Конструкция накладок напрямую зависит от типа рельсов и предъявляемых к пути требований.
1. По типу рельса: Существуют накладки для рельсов Р50, Р65, Р75 и других типов. Они различаются габаритами, кривизной рабочей поверхности и количеством отверстий (обычно 4 или 6 на каждую половинку).
2. Двухголовые и шестидырные: Это классификация для пути I и II классов. Шестидырные (с тремя болтами на каждую сторону) накладки мощнее и применялись на наиболее нагруженных направлениях. Двухголовые (с двумя болтами) – на путях с меньшей нагрузкой.
3. Накладки для уравнительных стыков: Имеют особую, более длинную форму и используются в бесстыковом пути на границах рельсовых плетей (температурно-регулировочных участках), где они должны компенсировать значительные продольные перемещения.
4. Материал и технология: От ковки и литья в прошлом современная промышленность перешла к объемной штамповке из высокопрочной легированной стали (например, марки 76ГФ). Это обеспечивает высокую усталостную прочность и вязкость.
Функции, выходящие за рамки простого соединения
Помимо основной задачи – механического связывания рельсов – накладки выполняют несколько других важных функций:
— Обеспечение плавности хода: Правильно подобранный профиль и качественная подгонка минимизируют динамический удар колеса при переходе через стык, снижая шум и износ.
— Поддержание уровня: Рабочие поверхности накладок должны точно совпадать с профилем головки рельса, не создавая вертикальной «ступеньки».
— Электрическая проводимость: На электрифицированных линиях накладки, особенно с медными накладками-перемычками, являются частью цепи рельсовых цепей для работы систем автоблокировки.
Вызовы эксплуатации и место в современной инфраструктуре
Стык с накладками исторически является самым слабым местом пути. Он требует постоянного внимания и обслуживания:
— Ослабление затяжки болтов: Под воздействием вибрации требуется регулярная подтяжка для сохранения фрикционного контакта.
— Усталостные повреждения: Трещины чаще всего зарождаются в зоне отверстий под болты или в переходных сечениях.
— Износ рабочих поверхностей: Постепенная выработка от воздействия колес.
С массовым переходом на бесстыковой путь количество накладок на магистралях резко сократилось, но они не исчезли. Их абсолютная ниша сегодня:
— Стрелочные переводы, где соединения остряков, рамных рельсов и крестовин почти всегда выполнены на накладках.
— Температурно-регулировочные устройства в бесстыковом пути.
— Станционные, подъездные и заводские пути, где использование сварных плетей нецелесообразно.
— Временные пути и участки, требующие частой разборки.
Таким образом, стыковые накладки – это не архаизм, а специализированный, жизненно необходимый элемент железнодорожной инфраструктуры. Их эволюция от простой соединительной планки до высокотехнологичного, точно рассчитанного изделия отражает общий путь развития железнодорожного транспорта. Это «умное» соединение, которое, даже уступив лидерство сварке на перегонах, остается незаменимым там, где нужна прочность, ремонтопригодность и возможность демонтажа. Они продолжают нести свою службу, обеспечивая целостность рельсовой колеи в самых ответственных и сложных узлах.
